Терминалы самообслуживания, HMI и digital signage под ваш бренд
Полный цикл производства интерактивных панелей: от прочного продуманного корпуса до чувствительных сенсорных экранов со стабильным низкоуровневым ПО.
Примеры наших разработок
Одноплатный компьютер MT6765 с 4G LTE и Wi-Fi/BT
Разработка архитектуры, драйверов и производство тиражом 100 000 шт.

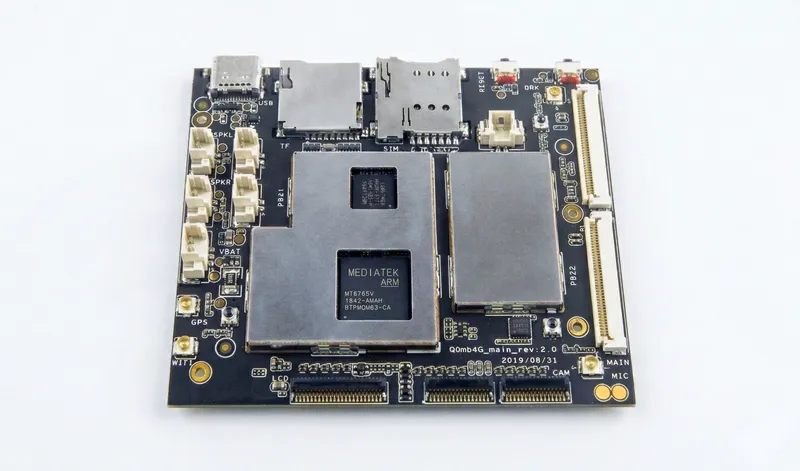

Одноплатный компьютер с 4G LTE и Wi-Fi/BT
Для подключения интерактивных экранов от 3.5 до 32 дюймов

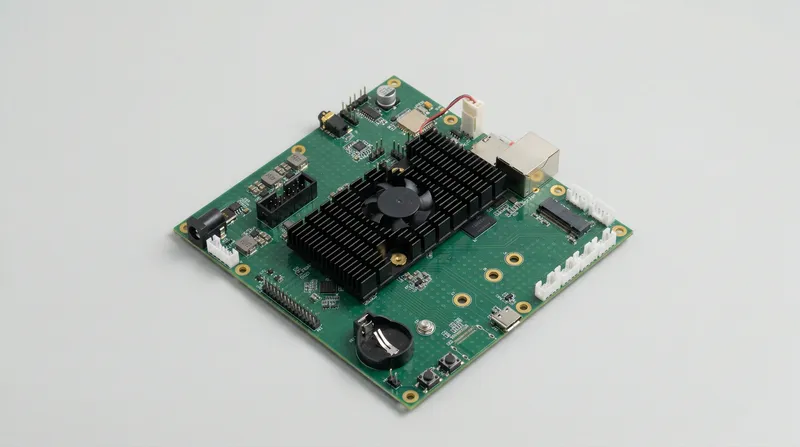

Одноплатный компьютер Rockchip RK3399 для информационных киосков
Высокопроизводительное решение с поддержкой LVDS/HDMI, 12 портами USB и 8 ГБ RAM для мультимедийных систем и терминалов самообслуживания.

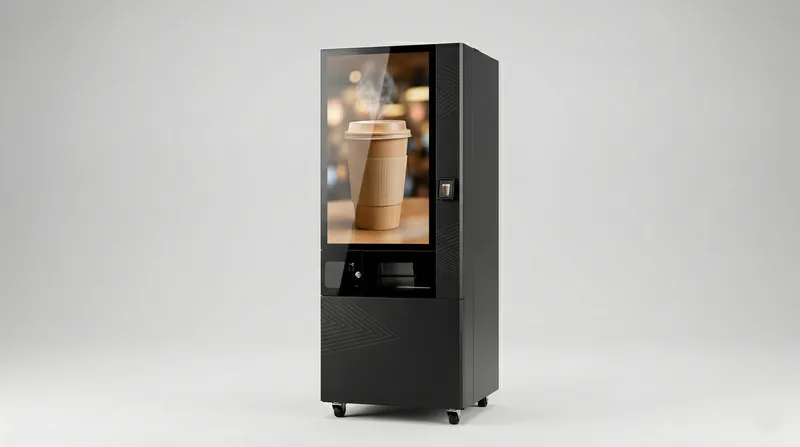

Дисплейный модуль 42 дюйма для кофейного вендинга
Высококачественный 42-дюймовый сенсорный дисплей со встроенным вычислительным модулем для автономной работы кофейных автоматов.

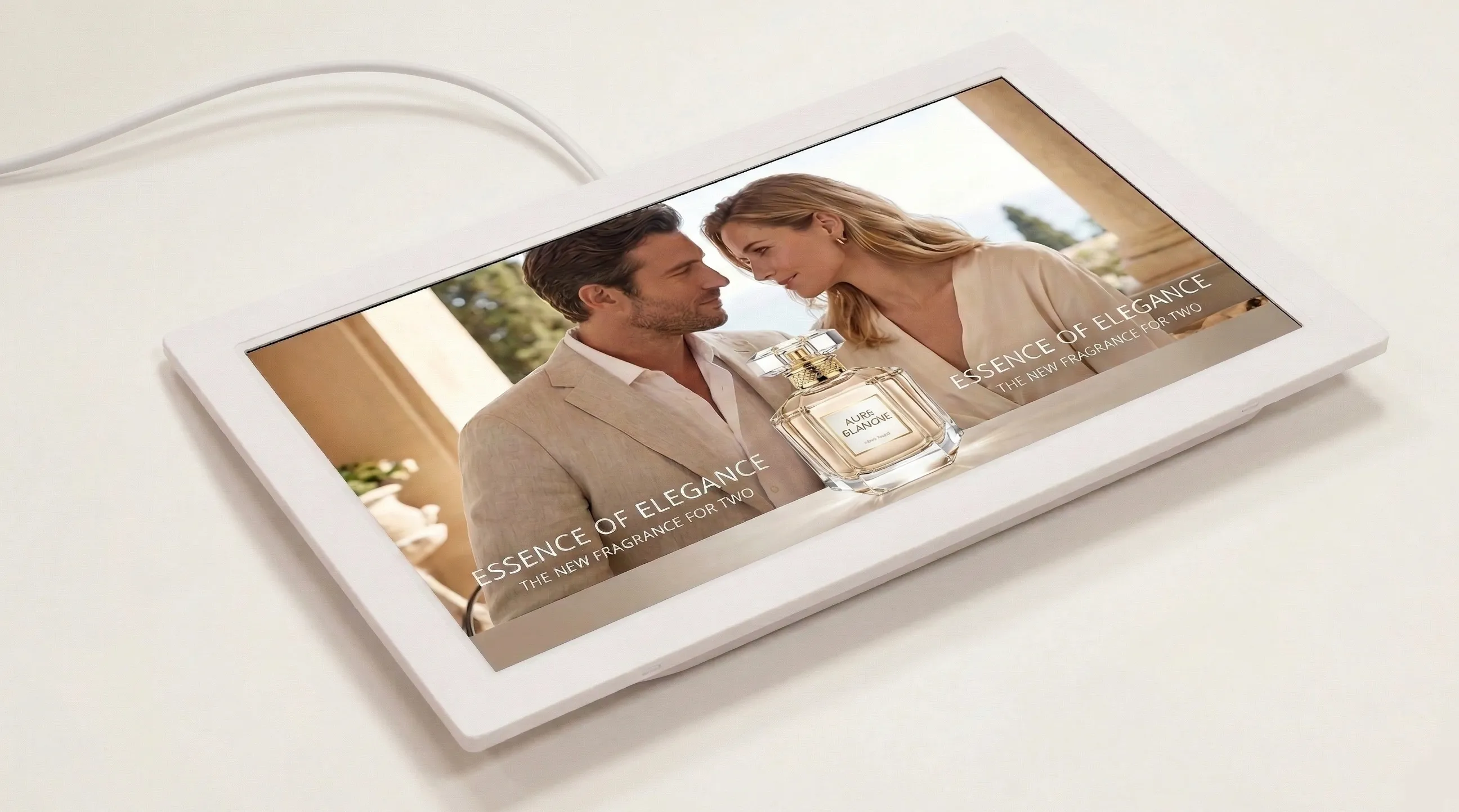

Интерактивный рекламный дисплей
19-дюймовый сенсорный экран промышленного класса для интеграции в терминалы самообслуживания и системы Digital Signage.

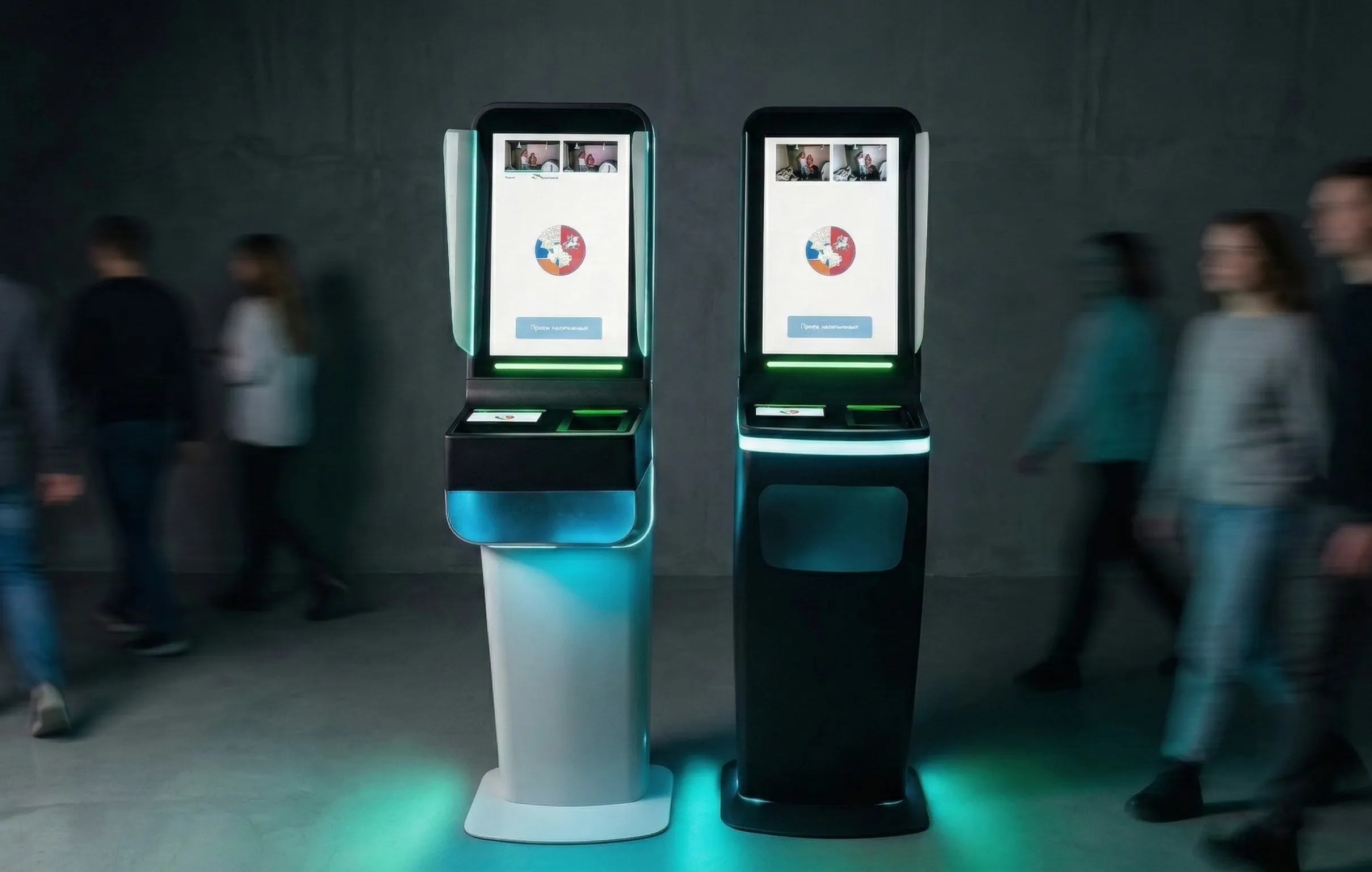

Муниципальный терминал самообслуживания
Полный цикл разработки: от дизайна до кастомного Linux

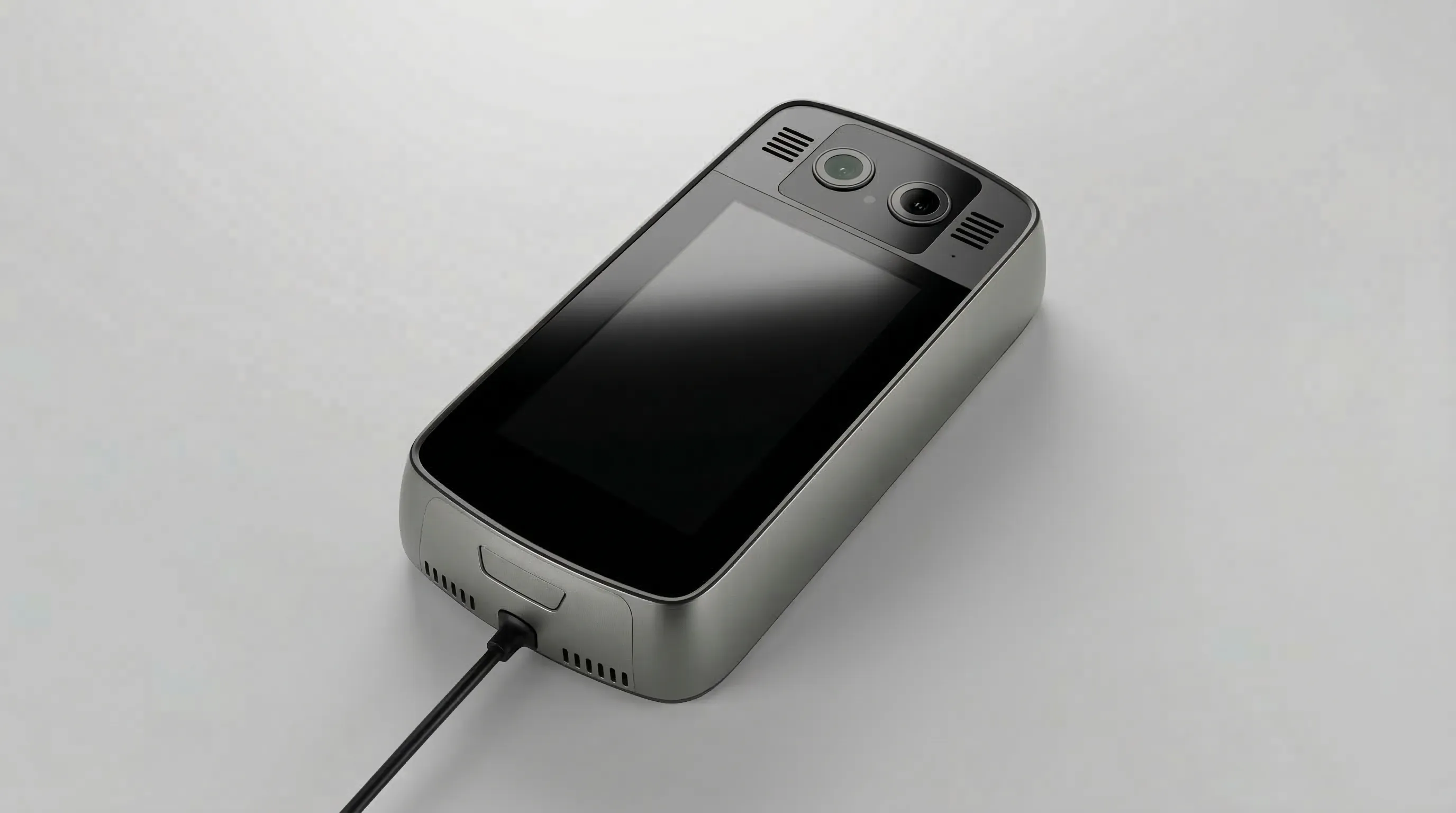

Терминал распознавания лиц с 4G и тачскрином
Биометрический терминал на базе MediaTek с поддержкой 4G, 5-дюймовым сенсорным дисплеем и системой из двух камер для контроля доступа.
Что вы получаете на выходе
- • Промышленный дизайн и конструктив (корпус, крепёж, компоновка)
- • Электроника и интеграция дисплея/тача и периферии (по изделию)
- • Низкоуровневое ПО: bring-up, драйверы, диагностика
- • Оснастка и пресс-формы (если требуется)
- • План тестирования и производственные тесты на линии
- • Комплект КД, инструкции сборки/контроля, ECO для серии
Инженерные компетенции
Терминалы и панели
- Интеграция дисплея и тача: интерфейсы, питание, стабильность подсветки
- Механика и корпус: жёсткость, крепёж, вибро/термо режимы, сервисный доступ
- Питание и защита: помехи, ESD, перенапряжения, устойчивость к “полевой” эксплуатации
- EMC/EMI дисциплина: компоновка, фильтры портов, разводка земли/питания
- Массовая сборка: технологичность, повторяемость, ремонтопригодность
- Производственный тест: функциональные проверки, контроль узлов, регистрация результатов
Технический охват
Дисплей и тач
- Интерфейсы дисплея/тача по архитектуре изделия
- Питание подсветки, стабильность яркости, тепловой режим
- Крепёж и защита экрана/стекла, устойчивость к эксплуатации
Интерфейсы и периферия
- USB, UART, SPI, I2C, GPIO
- Ethernet / Wi-Fi / LTE (по задаче)
- Индикация, кнопки/сенсоры, внешние модули (по изделию)
Питание, защита, EMC
- DC/DC, секвенсирование, мониторинг
- Защита портов и устойчивость к ESD/помехам
- Компоновка и фильтрация под EMC/EMI требования изделия
Корпус и производство
- Пластик/металл, крепёж, кабельная разводка внутри корпуса
- Оснастка/пресс-формы (по проекту)
- DFM под массовую сборку и сервис
Тест и качество
- Производственный функциональный тест
- Проверка экрана/тача и сценариев включения
- ECO и управляемые изменения в серии
Готовность к производству
1. DFM и технологичность
- —Конструктив под сборку: кабели/шлейфы, разъёмы, крепёж, доступ для сервиса
- —Компоненты под доступность и управляемые замены
- —Контрольные точки для теста и диагностики
2. Тест и контроль
- —Производственный функциональный тест устройства
- —Проверка экрана/тача и ключевых сценариев включения
- —Разбор дефектов и обратная связь в разработку
3. Документация
- —КД, инструкции сборки/контроля, версии изделий
- —ECO и управляемые изменения
- —Маркировка и прослеживаемость партий/конфигураций
Истории проектов
Терминал распознавания лиц с 4G и тачскрином
Биометрический терминал на базе MediaTek с поддержкой 4G, 5-дюймовым сенсорным дисплеем и системой из двух камер для контроля доступа.
Что сделали:
- Разработка схемотехники и интеграция 4G-модема на платформе MediaTek
- Проектирование компактного корпуса с оптимизацией углов обзора камер и охлаждения
- Настройка драйверов периферии и подготовка устройства к серийному производству
Дисплейный модуль 42 дюйма для кофейного вендинга
Высококачественный 42-дюймовый сенсорный дисплей со встроенным вычислительным модулем для автономной работы кофейных автоматов.
Что сделали:
- Разработка и интеграция высокоразрешающей сенсорной панели с встроенной вычислительной системой на базе MCU.
- Разработка программного интерфейса (API) для взаимодействия с платежными системами и механизмом выдачи напитков.
- Проектирование конструктива и системы охлаждения для надежной работы в условиях вендингового оборудования.
Одноплатный компьютер Rockchip RK3399 для информационных киосков
Высокопроизводительное решение с поддержкой LVDS/HDMI, 12 портами USB и 8 ГБ RAM для мультимедийных систем и терминалов самообслуживания.
Что сделали:
- Полный цикл проектирования схемотехники и многослойной печатной платы (122x136 мм)
- Интеграция широкого набора интерфейсов, включая PCIe 2.1, LVDS и гигабитный Ethernet
- Постановка на массовое серийное производство с контролем качества
Для кого актуально
- ✓ Серийный выпуск постаматов, инфоматов, микромаркетов.
- ✓ Надежная электроника шкафа под ключ.
- ✓ Выпуск тяжелых корпусов (Low-Volume High-Mix).
- ✓ Внесение терминалов в Реестр Минпромторга.
- × Единичный корпус для гаражного стартапа.
- × Терминал собирается ради победы в тендере.
- × Нет логистики и сервиса для сети точек.
- × Экономия на антивандальности ради цены.
Вопросы, которые задают чаще всего
Монтируете ли вы термопринтеры и банковские терминалы в платежные стойки?
Да, комплексный Box Build подразумевает установку и подключение всей целевой периферии согласно КД.
Занимаетесь ли вы логистикой габаритных терминалов?
Мы грамотно упаковываем терминалы в защитную тару и организуем доставку транспортными компаниями до вашего склада или объекта установки.
Возможна ли кастомизация цвета стоек под каждый заказ?
Да, порошковая покраска по каталогу RAL выполняется нашими партнерами-корпусовиками под любой корпоративный стиль.
Обсудим ваш терминал или панель
Достаточно 5 строк: размер экрана, условия эксплуатации, интерфейсы/периферия, объём/сроки, что уже есть.
